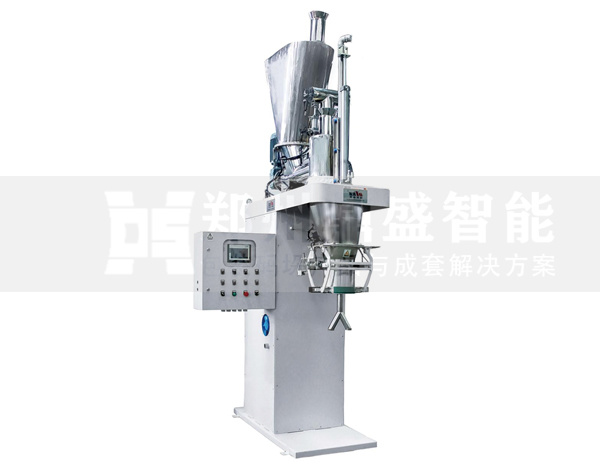

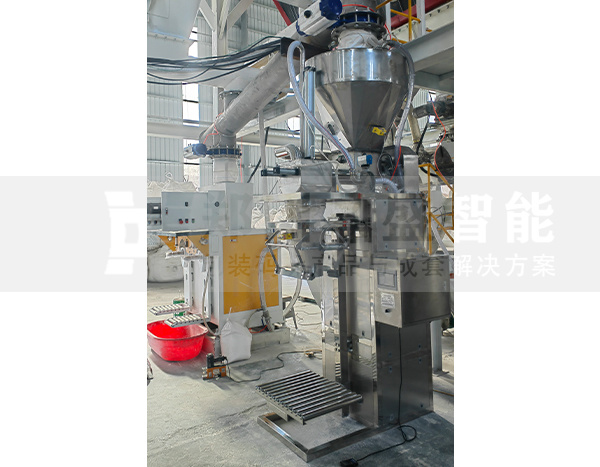

雙螺桿脫氣包裝機
咨詢:
18538764870 (許經理)
產品描述
設備簡介
雙螺桿脫氣包裝機主要由大小喂料螺旋、脫氣料倉、脫氣系統、脈沖反吹系統、真空泵、截止閥、夾袋裝置、稱重控制系統、稱重傳感器、變頻器及機架等組成。
設備整機采用食品級304不銹鋼材質,經久耐用,不易腐蝕,適用于氫氧化鋁、高嶺土、化工粉體、醫藥中間體等含氣量大的超細粉體的定量包裝。
主要特點
1.采用先進的單片機控制處理技術,變頻自動調速,雙螺旋同時啟動并強制下料,大螺旋保證速度,小螺旋保證精度,操作簡單,速度、精度大幅度提高。效率高、工作穩定,雙螺旋給料機構可拆卸,易清料,維護簡便。
2.脫氣系統主要由真空系統、鈦合金脫氣棒、反吹系統及脫氣棒升降裝置等組成,是脫氣包裝機的核心,真空系統采用不懼粉塵的水環式真空泵,并配有1立方的負壓儲氣罐,可自由設定真空泵自動啟停的真空值,從而保證真空源的穩定性、持續性與節能等優點。
3.采用兩級脫氣方式,物料進入包裝機緩存?zhèn)}后進行一次脫氣,進料袋內稱量結束后進行二次脫氣,盡可能的減少袋內氣體含量,脫氣時間、反吹時間可根據現場實際工況進行調整。
4.螺旋喂料機構由螺旋葉片、變頻器及截料閘門組成,變頻器控制螺旋給料,具有快、中、慢三級給料速度,易于控制并可獨立進行調整。此外,再結合預置點參數的修改,可保證粗、細加料量的最佳比例,從而確保系統在保證精度的前提下提高包裝速度。同時螺旋出料口處加裝有截料閘門,可以加強物料輸出的受控能力,可防止殘余物料跌落而影響系統的包裝精度。
5.包裝機下料口采用夾層套設計,灌裝過程中最大限度限制粉塵外泄;粉體物料在落入包裝袋時產生的飄逸粉塵經由夾層向上反竄,在物料自身重力的作用下落入包裝袋,避免物料通過夾袋器的間隙逃逸到空氣中;夾袋器外部另配除塵口,接除塵器后可使料袋處于微負壓狀態,將從袋口與夾袋器縫隙中跑出的部分的粉塵收入除塵器,使操作人員處于相對干凈的工作環境。
6.該稱重系統具有校準,自動跟蹤零點、自動去皮等功能。
7.具有自動/手動切換功能。手動操作方式用于檢修、調試或應急處理,正常操作為自動操作方式。
8.稱重控制參數通過具有中文人機操作界面的觸摸屏輸入,并有幫助菜單提示;同時具有動態稱重狀態顯示、監控、產量統計等多種功能。
工作流程
物料進入包裝機料倉,料滿自動停止——在料倉內進行一次脫氣——人工將袋子套入下料口——啟動就緒按鈕——夾袋器動作將袋口加緊并自動去皮——料倉下面的雙螺旋喂料機啟動并將物料送入包裝袋,進行快速給料——同時除塵器將飄逸的粉塵進行負壓回收——包裝袋中的物料由稱重傳感器、將重量信號反饋給稱重儀表,控制給料電機以快、中、慢三速運行——當物料的重量到快加值時,快加螺旋停止轉動——此時只有精加螺旋進行給料——當物料的重量到達目標值時,精加螺旋停止轉動,同時截料門關閉防止余料進入袋內——脫氣棒下潛至包裝袋內,進行二次脫氣——脫氣結束反吹后脫氣棒歸位——夾袋器松開袋子。
設備參數
設備材質 | 食品級304不銹鋼 |
計量范圍 | 10-50kg |
包裝速度 | 60-120bag/h |
計量精度 | ±0.2% |
功率 | 9KW |
電源 | AC380V 50Hz |
氣源 | 0.6-0.8Mpa |
外形尺寸 | 1300*720*3000mm |
脫氣棒 | Φ50mm鈦合金 |
設備配置
控制系統 | 鼎盛自研 |
稱重傳感器 | 柯力/中航電測 |
氣缸 | 臺灣亞德客 |
電磁閥 | 臺灣亞德客 |
低壓電氣 | 浙江正泰 |
電源開關 | 臺灣明緯 |
變頻器 | 臺州德弗/深圳英威騰 |
電機 | 南京環球/江蘇大中 |
軸承 | 哈瓦洛/SKF |
人機交互界面 | 昆侖通態 |
