垂直豎螺桿包裝機
關鍵詞:
咨詢:
18538764870 (許經理)
產品描述
產品簡介

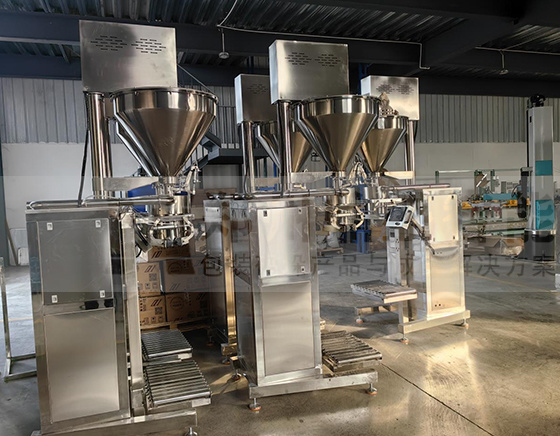

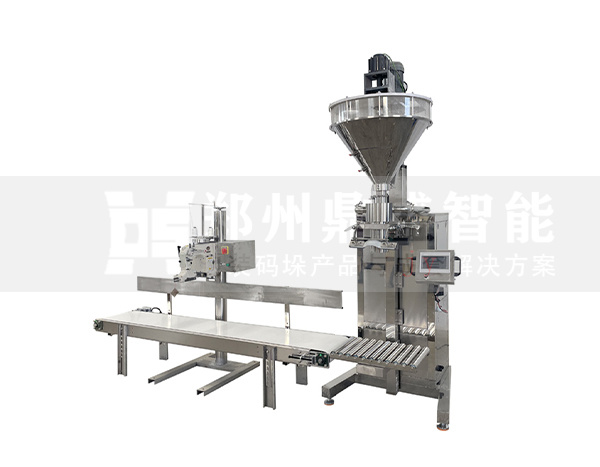

豎螺桿包裝機主要由垂直螺旋、伺服電機、錐形料倉、攪拌裝置、截止閥、夾袋裝置、稱重控制系統、稱重傳感器及機架等組成。
設備整機采用食品級304不銹鋼材質,經久耐用,不易腐蝕,適用于密度不均勻的,流動性差的粉末、小顆粒物料,如淀粉、獸藥、葡萄糖、碳粉、染料、等物料的定量包裝。
主要特點
1.采用先進的PLC控制處理技術,采用垂直單螺桿結構,物料落差小,粉塵少,精度高,螺桿采用快拆設計,清理方便,操作簡單,系統先進。
2.垂直螺桿采用伺服電機驅動,伺服驅動器控制垂直給料,具有快、中、慢三級給料速度,易于控制并可獨立進行調整。此外,再結合預置點參數的修改,可保證粗、細加料量的最佳比例,從而確保系統在保證精度的前提下提高包裝速度。同時螺旋出料口處加裝有截料閘門,可以加強物料輸出的受控能力,可防止殘余物料跌落而影響系統的包裝精度。
3.錐形料倉采用可視化設計,無需工具即可方便拆洗,并配置攪拌裝置,隨時可觀察物料狀態,可使物料密度均勻,勻速下料,提高包裝精度。
4.包裝機下料口采用夾層套設計,灌裝過程中最大限度限制粉塵外泄;內層為豎螺桿下料口,外層為夾袋器下料口;夾袋器外部另配除塵口,接除塵器后可使料袋處于微負壓狀態,將從袋口與夾袋器縫隙中跑出的部分的粉塵收入除塵器,使操作人員處于相對干凈的工作環境。
5.該稱重系統具有校準,自動跟蹤零點、自動去皮等功能。
6.具有自動/手動切換功能。手動操作方式用于檢修、調試或應急處理,正常操作為自動操作方式。
7.稱重控制參數通過具有中文人機操作界面的觸摸屏輸入,并有幫助菜單提示;同時具有動態稱重狀態顯示、監控、產量統計等多種功能。
8.各種產品調整參數配方可儲存,備后使用,最多儲存10個配方;
工作流程
人工將袋子套入下料口——啟動就緒按鈕——夾袋器動作將袋口加緊并自動去皮——料倉下面的垂直螺桿啟動并將物料送入包裝袋,進行快速給料——同時除塵器將飄逸的粉塵進行負壓回收——包裝袋中的物料由稱重傳感器、將重量信號反饋給稱重儀表,驅動器控制伺服電機以快、中、慢三速運行——當物料的重量到達目標值時,螺旋停止轉動,同時截料門關閉防止余料進入袋內——夾袋器松開袋子。
設備參數
設備材質 | 食品級304不銹鋼 |
計量范圍 | 10-50kg |
包裝速度 | 60-120bag/h |
計量精度 | ±0.2% |
功率 | 4KW |
電源 | AC380V 50Hz |
氣源 | 0.6-0.8Mpa |
料斗容積 | 100L |
外形尺寸 | 1100*600*2800mm |
設備配置
PLC | 維控電子 |
稱重傳感器 | 柯力/中航電測/梅特勒托利多 |
氣缸 | 臺灣亞德客 |
電磁閥 | 臺灣亞德客 |
低壓電氣 | 浙江正泰 |
電源開關 | 臺灣明緯 |
變頻器 | 臺州德弗/深圳英威騰 |
攪拌電機 | 臺灣晟邦 |
喂料伺服電機 | 東菱技術 |
軸承 | 哈瓦洛/SKF |
人機交互界面 | 維控電子 |
